【研究背景】

染料敏化太阳能电池（Dye-sensitized solar cells，DSSCs）作为第三代太阳能电池因其理论能量转换效率高、环境友好、易于制备等优点而受到各国研究人员的广泛关注。对电极催化剂对染料敏化太阳能电池的光伏性能起着至关重要的作用。碳材料因具有超高的电子迁移率、电荷扩散长度短（从内部到表面）、较大的比表面积等优点而备受各国研究者青睐。研究表明，利用缺陷工程（外部缺陷和固有缺陷）是改善炭材料电化学性能的有效方法。例如，在碳材料中引入非金属杂原子（S、N、P等）和金属杂原子（Fe、Co、Ni等），作为外部缺陷构筑金属-氮-碳（M-N-C）多孔结构，可以有效地提高催化剂的电化学性能，其在锂离子电池、超级电容器、Zn-空气电池、太阳能电池等器件中表现了极大的应用潜能。然而，大多数工作在制备M-N-C催化剂时，忽略了对固有缺陷的构筑，这导致碳材料的比表面积以及孔隙率较小，使电解质不能与活性位点充分接触，从而影响了器件整体的的工作性能。因此，利用缺陷工程提升碳材料的应用潜能，在新能源材料领域显得尤为重要。



【成果介绍】：

近日，西安建筑科技大学材料学院云斯宁教授（通讯作者）"无机非金属能源材料高效和资源化利用”研究团队提出了一种便捷的后金属掺杂缺陷工程设计策略，可在碳材料引入外部缺陷（金属和非金属掺杂等）的同时构筑丰富的固有缺陷（多空结构），以改善碳材料的催化性能。以ZnCo-BZIF为前驱体模板，设计了N-配位磁性金属Co修饰的碳十二面体催化剂（Co-NPCD），进一步以乙酰丙酮铁为铁离子前驱体，采用后金属掺杂设计策略，构筑了N-配位双磁性金属（Fe、Co）修饰的多孔碳十二面体（Fe/Co-NPCD）。通过对铁前驱体和双金属有机骨架的合理设计，在引入外部缺陷的同时构筑了丰富的固有缺陷，可使石墨层边缘部分的缺陷增加，有效改善碳十二面体的孔隙率和比表面积。这种采用后金属掺杂策略设计和构筑的“N-配位磁性金属（Fe、Co）修饰的多孔碳十二面体（Fe/Co-NPCD）”拥有良好的电催化性能以及电化学稳定性。Fe/Co-NPCD催化剂组装的光伏器件获取8.35%能量转换效率，优于对照组Co-NPCD（7.28%），Fe-NPCD（7.63%）以及Pt（7.17%）的光伏性能。此外，作者采用密度泛函第一性原理理论计算，对氮配位磁性金属修饰多孔碳十二面体Fe/Co-NPCD中双金属活性位点的催化活性进行了理论研究，揭示了协同催化作用的物理化学起源。该成果以“Designing and Understanding the Outstanding Tri-Iodide Reduction of N-Coordinated Magnetic Metal Modified Defect-Rich Carbon Dodecahedrons in Photovoltaics”为题，发表在国际知名期刊Small上。西安建筑科技大学云斯宁教授为论文通讯作者，西安建筑科技大学硕士研究生孙梦龙为第一作者。这项工作为合成高性能富缺陷碳基催化剂设计提供了普适的策略，并对磁性金属在催化中的作用提供了有价值的见解，可用于指导能源领域高性能催化剂的设计与构筑。



【图文导读】

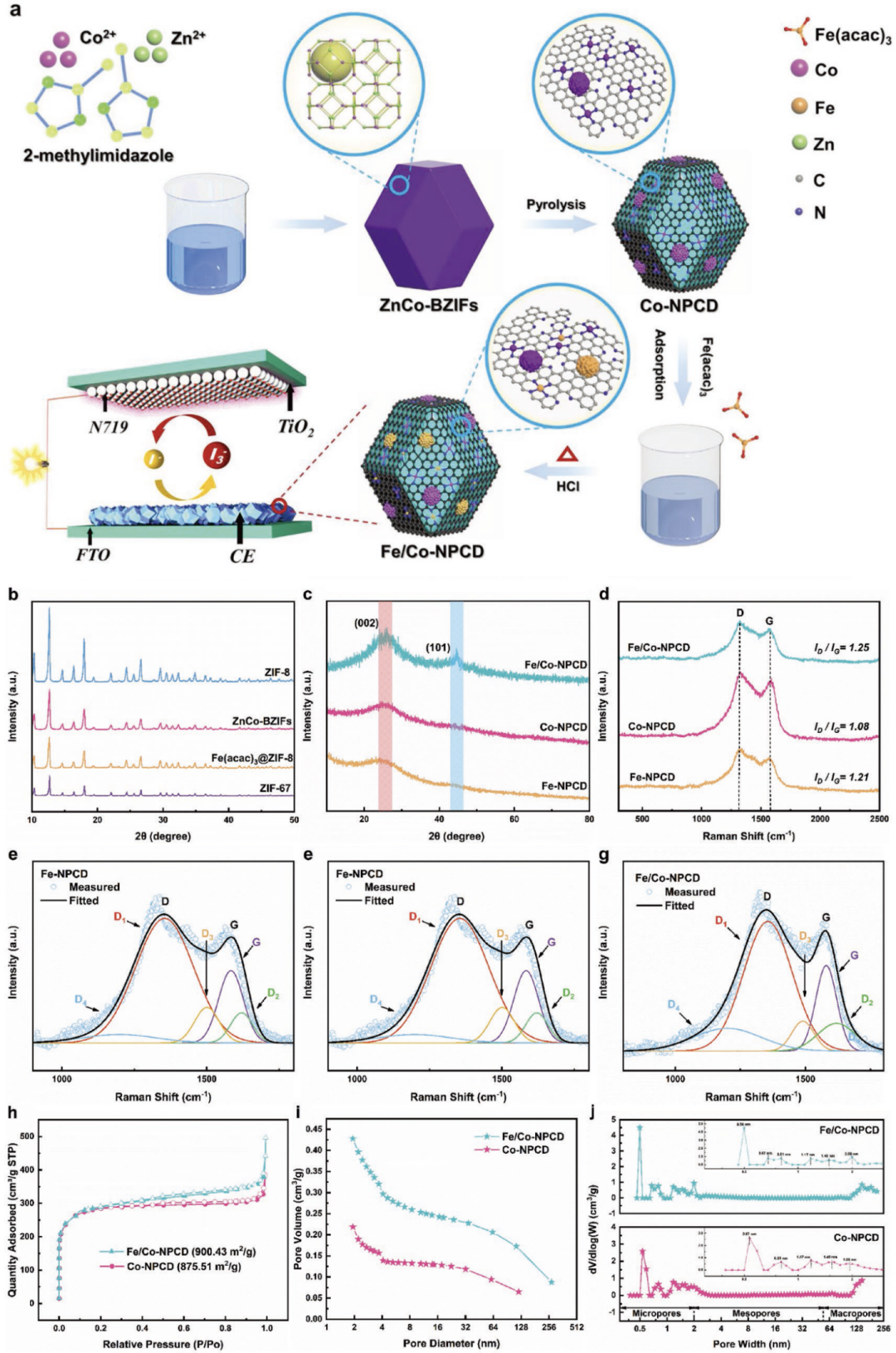

图1.（a）Fe/Co-NPCD样品的制备工艺流程示意图；（b-c）所制备材料的XRD图；（d-g）拉曼光谱，（h）氮气吸附-脱附曲线；（i）孔容积；（j）孔径分布曲线。



XRD图谱在26备和44备处均呈现两个衍射峰，分别对应碳的（002）和（100）晶面。拉曼光谱I_D/I_G值对比表明后金属掺杂策略有效的在碳基体中构筑了固有缺陷。这种固有缺陷主要来自碳骨架的边缘位置。孔径分布曲线表明样品以微孔结构为主。丰富的微孔结构有助于减少局部电阻，促进电子传输。

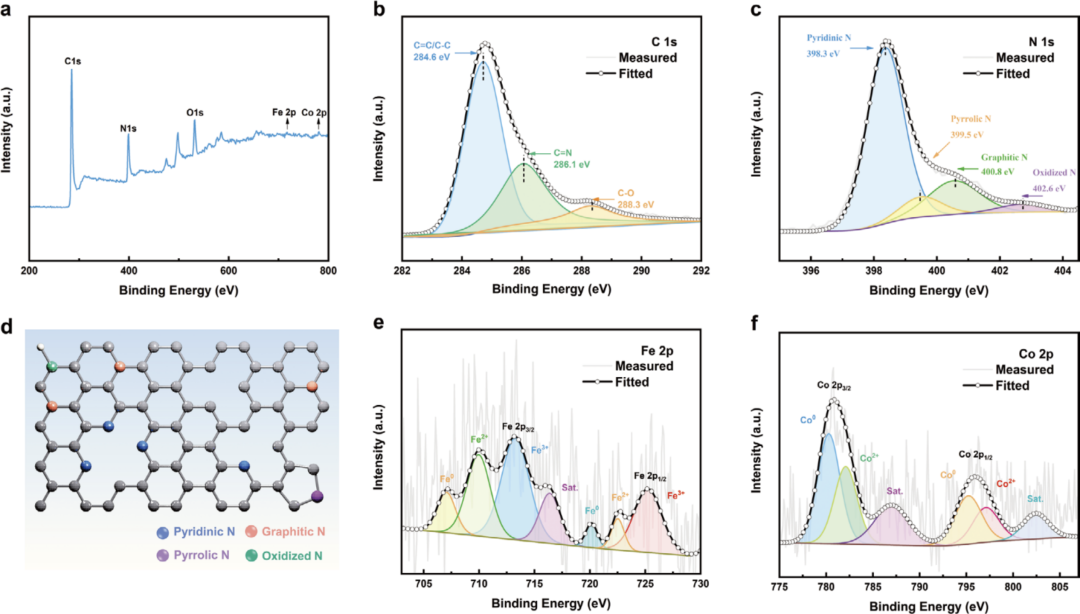

图2.（a）Fe/Co-NPCD的XPS总谱，（b）C 1s和（c）N 1s的XPS精细谱，（d）四种N存在形式的示意图，（e）Fe 2p和（f）Co 2p的XPS精细谱。



Fe/Co-NPCD中N与C成键，形成了吡咯氮、吡啶氮、石墨氮和氧化氮。Fe/Co-NPCD中含有磁性金属Fe和Co与N进行配位，形成氮配位磁性金属（Fe-N_x和Co-N_x）活性位点。

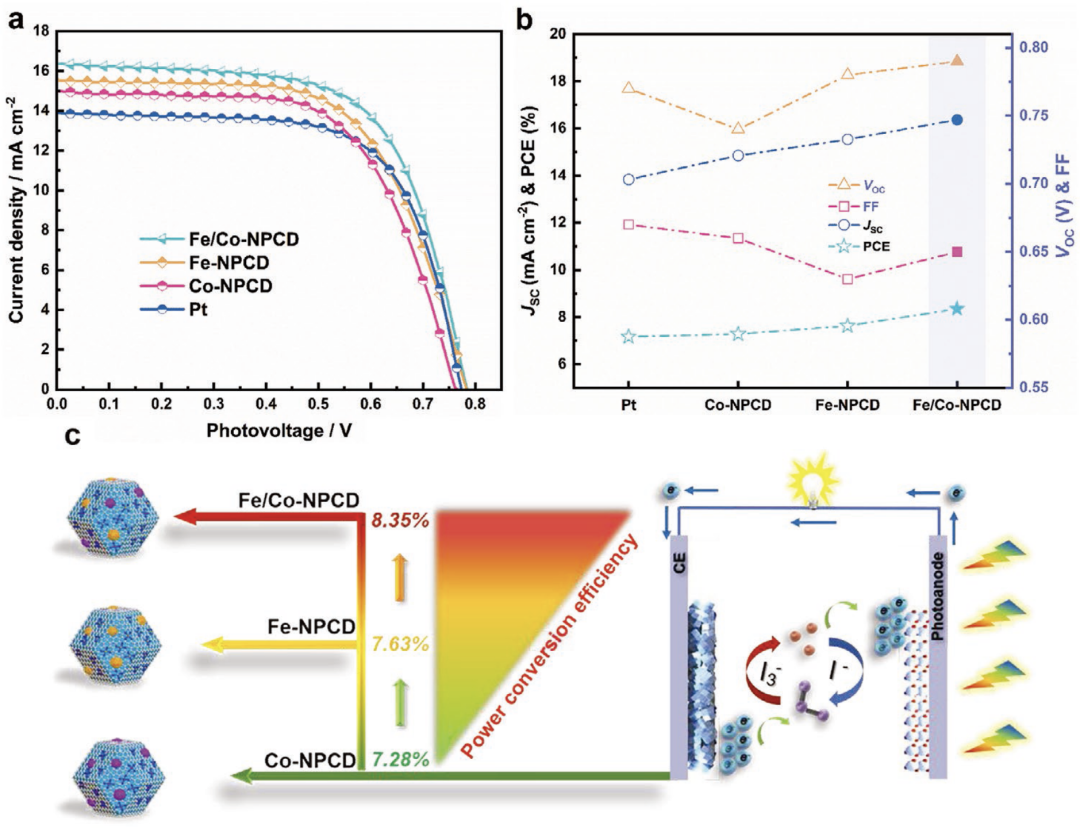

图3.（a）电流密度-电压（J-V）光伏特性曲线，（b）不同催化剂应用于电池中的光伏参数对比，（c）DSSC性能提升示意图。



在填充因子（FF）相近的条件下，Fe/Co-NPCD对电极组装的电池具有更高的短路电流（J_sc = 16.37 mA·cm^-2）和更大的开路电压（V_oc = 0.79 V），实现了8.35%的光电能量转换效率，优于Co-NPCD对电极（PCE=7.28%, J_sc = 14.85 mA·cm^-2, V_oc = 0.74 V）和Fe-NPCD对电极（PCE=7.63%, J_sc = 15.54 mA·cm^-2, V_oc = 0.78 V）的光伏性能。

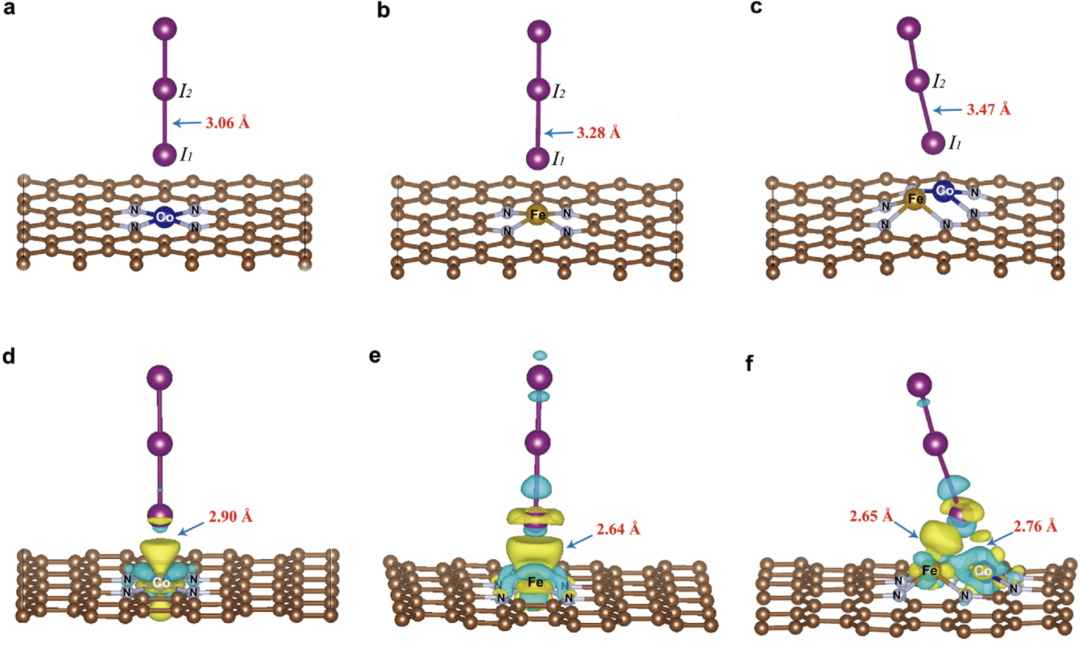

图4. I₃^-在（a，d）Co-NPCD，（b，e）Fe-NPCD和（c，f）Fe/Co-NPCD的三维等值面上吸附示意图（蓝色：电子消耗；黄色：电子累积）



通过第一性原理计算发现，吸附在Fe/Co-NPCD等值面上I₃^-的I₁-I₂键长为3.47 Å，大于吸附在Fe-NPCD上的3.28 Å和Co-NPCD上的3.06 Å，表明I₃^-物种更容易在Fe/Co-NPCD的含氮配位磁性双金属位点的碳平面上解离。另一方面，Co-NPCD中Co-I₁的键长为2.90 Å，Fe-NPCD的Fe-I₁的键长为2.64 Å，而在Fe/Co-NPCD中，Co-I₁的键长为2.76 Å，Fe-I₁的键长为2.65 Å。这一结果表明I₃^-物种更容易被Fe/Co-NPCD的含氮配位磁性双金属位点的碳平面吸附。DFT计算结果表明Fe/Co-NPCD对碘还原反应拥有更好的催化活性。第一密度泛函理论计算表明，Fe、Co和N掺杂有利于通过优化磁性金属原子之间的磁动量来提高催化剂对I₃^-物种的吸附能力，从而提高其催化活性。

图5. （a）Fe/Co-NPCD, Fe-NPCD和Co-NPCD的功函数以及（b）功函数对比示意图。



功函数计算结果表明Co-NPCD，Fe-NPCD和Fe/Co-NPCD的功函数分别为4.1 eV, 4.0 eV和3.7 eV，表明电子从Fe/Co-NPCD表面溢出所需要的能量最小。功函数结果证实Fe/Co-NPCD更有利于催化碘还原反应的进行。



【总结】

这项工作不仅为构筑缺陷丰富的碳基催化剂提供了有效的缺陷工程设计策略；而且为杂原子掺杂构建双金属活性位点协同效应的设计、改性、优化提供了研究思路。更重要的是：这种利用缺陷工程的设计策略为合理设计高性能碳基电催化剂提供了可靠的理论指导和技术支撑。



Menglong Sun, Sining Yun*, Jing Shi, Yongwei Zhang, Asim Arshad, Jiaoe Dang, Lishan Zhang, Xi Wang, and Zhuolei Liu. Designing and Understanding the Outstanding Tri-Iodide Reduction of N-Coordinated Magnetic Metal Modified Defect-Rich Carbon Dodecahedrons in Photovoltaics, Small, DOI: 10.1002/smll.202102300

https://onlinelibrary.wiley.com/doi/10.1002/smll.202102300
